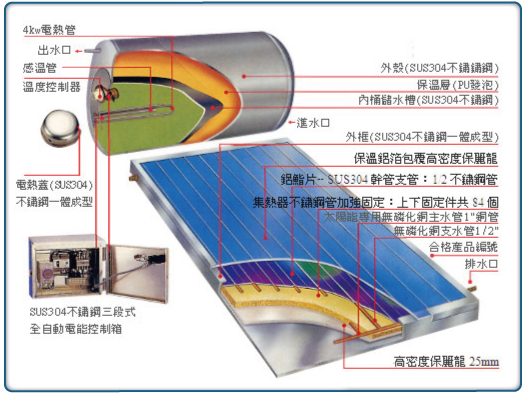

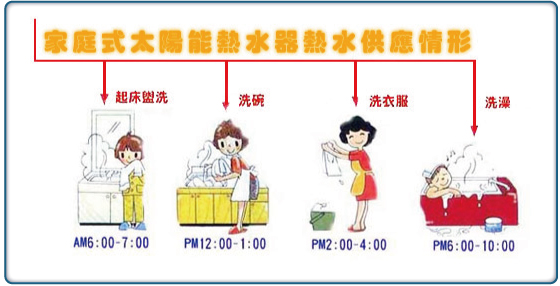

結構剖面圖
結構剖面圖
結構剖面圖

全自動電能輔助器
電能補助器控制箱採用SUS304不鏽鋼製造,室內、室外皆適宜。
新建築物可預先埋一只12P開關箱當作控制箱使用,美觀大方,又方便操作。
  1. 密閉式桶槽:不會有空燒電熱管損毀。
  2. 漏電斷路器:當電線破損或電熱管故障漏電時會自動斷電。
  3. 短路保護器:當控制箱裡零件過載或短路時,保險絲會自動斷掉,保護重要機件。
  4. 定時控制器:24小時任意設定所需要的時間,遇陰雨天水溫不足時,電能自動補助加熱達設定溫度即自動切斷電源。
  5. 150個小時保留:遇停電時定時器有150個小時停電保留功能,仍會正常運行,不必重新設定時間。
  6. 溫度控制器:可以從30°C~110°C(50°C~80°C)任意設定所需溫度。
  7. 特殊5芯電纜線:5.5m/m*3+0.75m/m*2。特殊結合負載、接地、溫控都在同一電纜線,美觀大方又實用。

SUS不鏽鋼製隱藏型
SUS不鏽鋼戶外型

SUS不鏽鋼製隱藏型
尺寸:長31cmX寬25cm
SUS不鏽鋼戶外型
崁入尺寸:長29cmX寬11cmX高24cm
尺寸:長33cmX寬27cm





全自動電能輔助器

液晶面板顯示器
微電腦控制器
微電腦控制箱





參        數

代   號

出 廠 值

參 數 設 定 範 圍

1

溫度設定

SEt

50℃

10~85℃

2

溫差設定

td

2℃

1~9℃

3

現在時刻

rt

0.0小時

0.0~23.5(小時\10分)

4

第一段on時刻

on1

16.0小時

0.0~23.5(小時\10分)

5

第一段oFF時刻

of1

20.0小時

0.0~23.5(小時\10分)

6

第二段on時刻

on2

---小時

0.0~23.5(小時\10分)

7

第二段oFF時刻

of2

---小時

0.0~23.5(小時\10分)

8

第三段on時刻

on3

---小時

0.0~23.5(小時\10分)

9

第三段oFF時刻

of3

---小時

0.0~23.5(小時\10分)

10

強制定時(單次)

F

4.0小時

1.0~23.5(小時\10分)

11

溫度校正

tA

0℃

-10~10℃

12

參數鎖住功能

Lon/LoF

LoF

Lon->鎖住LoF->鎖住


規格

電源:110/240VAC 50/60Hz 面板內建停電備用電池、充電電路、鋰電池。

消費電力:<2VA 面板4控制線

繼電器接點出力:7A240VAC(電阻性負載)

工作環境溫度:5~50℃<85%RH(無結露)(測溫棒可測和顯示溫度:2~99℃)

操作說明:
  1. 安裝完成後,插上電源,此時七段顯示器及LED指示燈全亮,表示控制器正常。
  2. 經三秒後,顯示器顯示現在溫度,控制器開始工作。
  3. 參數設定:按住↑鍵三秒,顯示器顯示第一筆參數設定代號SEt,按↑鍵或↓鍵即出現出廠設定值,此時可再按↑鍵或↓鍵進行參數設定,新的設定值將被記憶。每筆參數將於三秒後自動切換出現,直至跳出參數設定。
  4. 按住↓鍵五秒將啟動強制定時,強制燈亮起,加熱器立即運轉(燈不亮表示已到達運轉溫度)。
  5. 於啟動強制定時後,再按住↓鍵五秒將關閉強制定時。
  6. 於oFF時刻,定時燈將閃爍指示,定時時間內定時燈不亮。
  7. 加熱器運轉時,加熱指示燈亮起指示。
  8. 當on1、of1、on2、of2、on3、of3同時為0.0小時,定時功能無效,加熱器將永遠運轉(只有溫控功能)。 當on1、of1、on2、of2、on3、of3同時為---,加熱器將永遠為OFF。
  9. 當鎖住功能設定為Lon時,僅能做參數顯示,無法做參數調整。
  10. (出廠值:導通時指示燈亮。)若按住X鍵五秒,加熱器輸出接點不導通;再按住五秒,則導通。
  11. 當控制器出現異常,顯示器閃爍顯示故障碼。
  12. 有關時間設定:最小刻度為10分(例:13.5代表下午1點50分)。 故障顯示碼: OP=感溫棒斷路或溫度低於0℃ SH=感溫棒短路或溫度高於100℃ 參數說明:溫度設定:熱水器所欲運轉之最高溫度。 溫差設定:當加熱器停止運轉,熱水器之溫度降低至(溫度設定值—溫差設定值),加熱器再度運轉。
溫度校正:控制器長期使用下,相關零件劣化,造成感測溫度與實際溫度偏差,可設定此值進行補償。
